美國進口Dytran 7576A系列 6自由度加速度計傳感器
種類：加速度計傳感器
類型：6自由度
規格：36.1 x 26.7 x 26.7 mm
型號：7576A系列
應用范圍：大型機械，包括工業越野機械、車輛動力學、汽車安全、航空航天試驗、騎乘和操縱、游樂場地面調查、飛機飛行動力學、直升機評估、飛機地面試驗、機動游戲機、車輛翻車
產品介紹
測量XYZ加速度和橫搖、俯仰和偏航。7576系列是一種全模擬六自由度（6DOF）傳感器，包含三個基于VC-MEMS的單軸加速度計以及三個基于MEMS的陀螺儀。傳感器將提供最終用戶X、Y、Z加速度（g's）以及圍繞這三個正交軸的旋轉信息（以度/秒表示的滾動、俯仰、偏航）。該系列提供多種靈敏度范圍，并為我們的最終用戶提供高性能、低成本、小尺寸的6自由度傳感器，用于各種傳感應用。 7576A系列為每個加速度和角速率通道使用單獨的MEMS芯片，具有高驅動、低阻抗緩沖，用于在商業和工業環境中測量角速度。傳感器為每個測量通道產生一個模擬輸出。六個測量通道可用于X、Y和Z方向（每個軸的加速度和轉速輸出）。該系列具有改進的電氣噪聲性能和增強的頻率響應。 傳感器封裝在一個緊湊、輕便、堅固的鈦密封外殼中，可在惡劣環境中生存。傳感器還具有可拆卸電纜，以便于安裝和從供試品上拆卸。
產品特性
多種量程可供選擇
在惡劣環境中使用
偏壓穩定性好
氣密封裝
直流響應
可拆卸電纜
小巧輕便
鈦合金
堅固耐用
規格參數
|
加速度量程 |
2,5,10,30,200 g |
|
加速度靈敏度 |
11.75,78.33,235,470,1175 mV/g |
|
陀螺儀量程 |
50,150,250,20000 °/sec |
|
陀螺儀靈敏度 |
0.1,7,12.5,25 mV/°/sec |
|
頻率響應（加速度和陀螺儀） |
0 to 3800/0-3000 Hz |
|
非線性 |
0.2 % F.S. |
|
工作溫度 |
-55 to 125 ℃ |
|
輸出阻抗 |
2 Ω |
|
連接 |
9針5/16-32 徑向連接 |
|
重量 |
55 g |
|
安裝方式 |
螺釘 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

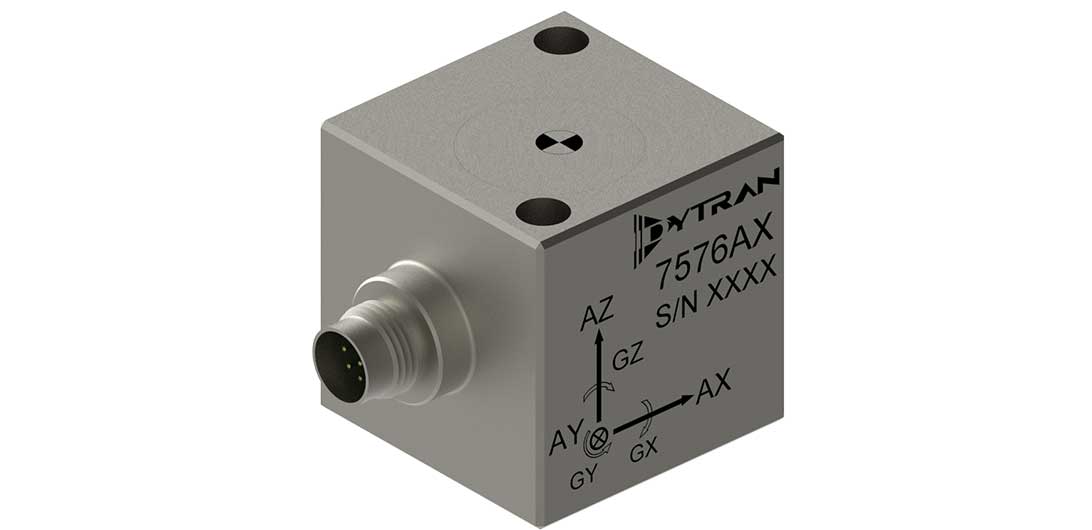

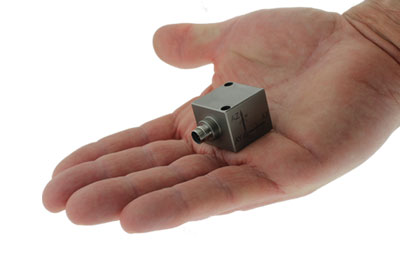

產品細節圖
產品應用圖
