美國進口Dytran 3168D2 通用型加速度計傳感器
種類：加速度計傳感器
類型：通用型
規格：21.6 x 19.1mm
型號：3168D
應用范圍：高頻飛機/機身振動測量、健康和使用監測系統（HUMS）、變速箱振動測量
產品介紹
Dytran 3168D2壓電加速度計傳感器專為商用和軍用飛機振動監測而設計，是一種環形IEPE壓電加速度計傳感器。3168D2具有機械和電氣濾波器，可有效消除可能導致信號飽和的超高頻能量，這在高速齒輪箱應用中很常見，并可作為數據中"零位移"現象的屏障。過濾器抑制傳感器自身的固有頻率，以確保在所有測試應用期間進行正確的"帶內"振動測量。3168D2型為外殼隔離型，以防止測量中出現接地回路。 傳感器的靈敏度為10 mV/g，頻率范圍為1Hz至10000Hz（±3dB）。堅固耐用的不銹鋼外殼采用密封設計，可在高濕度和骯臟環境中可靠運行。3168D2型的整體聚四氟乙烯電纜終止于雙絞線屏蔽對飛線。3168D2通過一個10–32通孔安裝螺釘進行安裝，該螺釘允許傳感器圍繞其安裝孔旋轉360°。還提供定制的電纜長度和連接器；
產品特性
機械和電氣濾波
電氣隔離
不銹鋼
360°出線可選
高頻響應
IEPE
規格參數
|
量程 |
500 g |
|
靈敏度 |
10 mV/g |
|
頻率響應 |
1 to 10000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-55 to 125 ℃ |
|
輸出阻抗 |
100 Ω |
|
連接 |
1.5米內置電纜 |
|
重量 |
42 g |
|
安裝 |
8-32通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

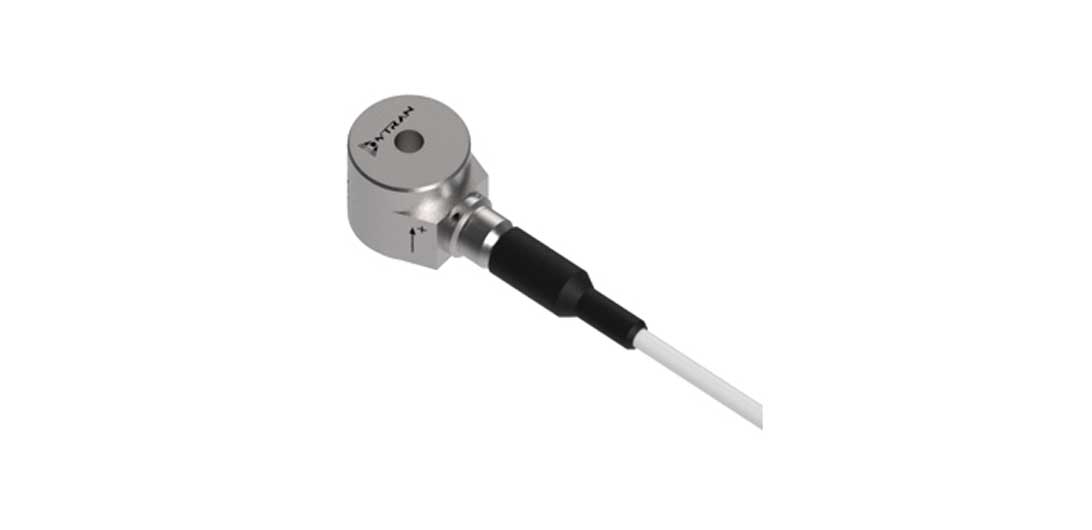

產品細節圖
產品應用圖
-
