產品介紹
Dytran 2200C系列，高溫壓電電荷型壓力傳感器，1 pC/psi的靈敏度和超快的上升時間。2200C系列具有100至15000 psi的測量范圍，可在高達+500°F（+260°C）的溫度下可靠工作。2200C系列采用探頭式設計，堅固的不銹鋼外殼，10–32軸向連接，重量僅為7克。傳感器配置加速度補償，以降低增加信號輸出的雜散環境振動信號的風險。
產品特性
不銹鋼
超快上升時間
加速度補償
+500 °F(+260 °C)工作溫度
電荷型
規格參數
量程 | 100,500,1000,5000,10000 psi |
靈敏度 | 1 pC/psi |
最大壓力值 | 10000,15000 psi |
線性 | ±1 % F.S. |
固有頻率 | ?250 kHz |
工作溫度 | -73 to 260 °C |
連接 | 10-32 軸向連接 |
重量 | 7 g |
安裝 | 5/16–24螺紋 |

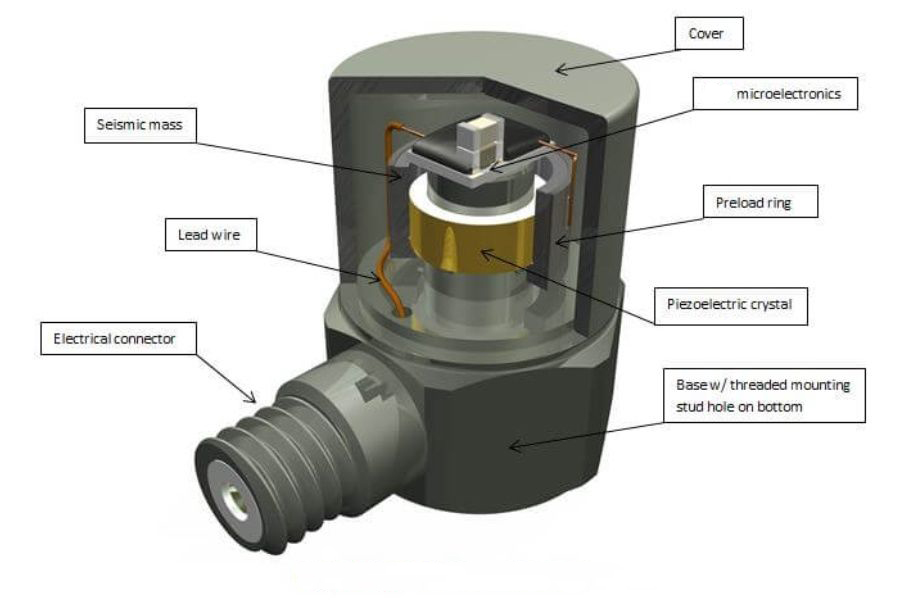

產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

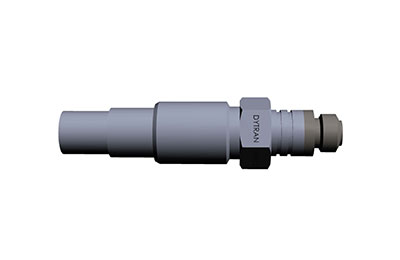

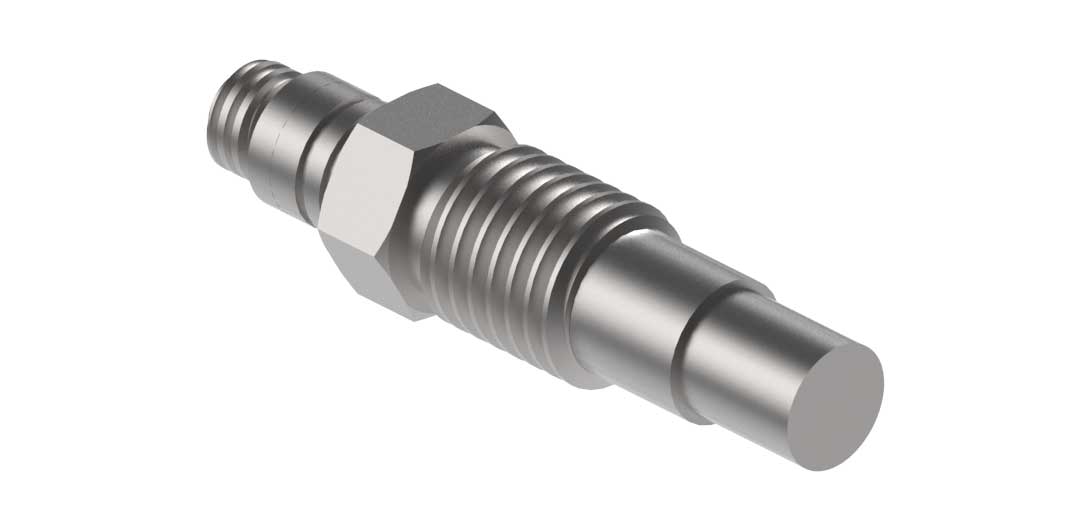

產品細節圖
產品應用圖
